Характеристики
Межосевое расстояние, мм: 80
Номинальный крутящий момент (выходной вал), Н*м: 1518 - 2000
Номинальная частота вращения (выходной вал), об/мин: 3,55 ... 280
Масса кг (не более): 200
Мощность электродвигателя, кВт: 0,55 - 15
| МОТОР-РЕДУКТОР 3МП-80 | ||||||
|---|---|---|---|---|---|---|
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Н·м | Комплектующий электродвигатель | Допускаемая радиально-консольная нагрузка на выходном валу, Н | КПД редукторной части, % | Масса редукторной части, кг (не более) | |
| Марка | Мощность, кВт | |||||
| трехступенчатые | ||||||
| 3,55 | 1975 | АИР90LА8 | 0,75 | 11000 | 96 | 150 |
| 1450 | АИР80В8 | 0,55 | ||||
| 4,4 | 1593 | АИР90LА8 | 0,75 | |||
| 1168 | АИР80В8 | 0,55 | ||||
| 5,6 | 1836 | АИР80В6 | 1,1 | |||
| 1252 | АИР80А6 | 0,75 | ||||
| 7,1 | 1975 | АИР80В4 | 1,5 | |||
| 1450 | АИР80А4 | 1,1 | ||||
| 9 | 2285 | АИР90L4 | 2,2 | |||
| 1558 | АИР80В4 | 1,5 | ||||
| 12,5 | 2244 | АИР90L2 | 3 | |||
| 1645 | АИР80В2 | 2,2 | ||||
| 16 | 1752 | АИР90L2 | 3 | |||
| 1285 | АИР80В2 | 2,2 | ||||
| двухступенчатые | ||||||
| 18 | 2077 | 4АМ132S8 | 4 | 11000 | 97 | 170 |
| 1558 | 4АМ112MB8 | 3 | ||||
| 22,4 | 2295 | 4АМ132S6 | 5,5 | |||
| 1669 | 4АМ112MB6 | 4 | ||||
| 28 | 1836 | 4АМ132S6 | 5,5 | |||
| 1335 | 4АМ112MB6 | 4 | ||||
| 35,5 | 1975 | 4АМ132S4 | 7,5 | |||
| 1450 | 4АМ112L4 | 5,5 | ||||
| 45 | 2285 | 4АМ132M4 | 11 | |||
| 1558 | 4АМ132S4 | 7,5 | ||||
| 56 | 1836 | 4АМ132M4 | 11 | |||
| 1252 | 4АМ132S4 | 7,5 | ||||
| 71 | 1975 | 4АМ160S2 | 15 | |||
| 1450 | 4АМ132M2 | 11 | ||||
| 90 | 1558 | 4АМ160S2 | 15 | |||
| 1142 | 4АМ132M2 | 11 | ||||
| одноступенчатые | ||||||
| 112 | 1836 | 4АМ180M6 | 22 | 7500 | 98 | 200 |
| 1544 | 4АМ180S6 | 18,5 | ||||
| 140 | 2000 | 4АМ200L6 | 30 | |||
| 1470 | 4АМ200M6 | 22 | ||||
| 180 | 1920 | 4АМ200М4 | 37 | |||
| 1555 | 4АМ180М4 | 30 | ||||
| 224 | 1875 | АМУ225М4 | 45 | |||
| 1541 | 4АМ200М4 | 37 | ||||
| 280 | 1518 | АИР200L4 | 45 | |||
Габаритные и присоединительные размеры

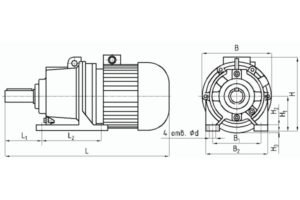

Габаритные и присоединительные размеры мотор-редуктора Мотор-редуктор 3МП-80 (1МПз-80) (исполнение на лапах)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | H | L1 | L2 | B1 | B2 | H1 | H2 | H3 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Не более | ||||||||||||
| 3МП-80 | 3,55…16 | 810 | 380 | 400 | 175 | 325 | 320 | 380 | 200 | 40 | 35 | |
| 18…90 | 915 | 380 | 420 | |||||||||
| 112…280 | 1240 | 550 | 510 | 75 | ||||||||

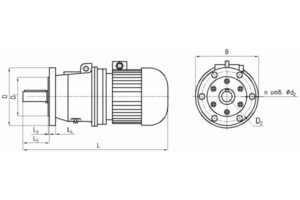

Габаритные и присоединительные размеры мотор-редуктора Мотор-редуктор 3МП-80 (1МПз-80) (исполнение на фланце)
| Обозначение мотор-редуктора | Частота вращения выходного вала, об/мин | L | B | L3 | L4 | L5 | D | D1 | D2 | d2 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Не более | |||||||||||
| 3МП-80 | 3,55…16 | 810 | 400 | 10 | 22 | 152 | 400 | 320 | 350 | 22 | 6 |
| 18…90 | 915 | 400 | |||||||||
| 112…280 | 1240 | 550 | |||||||||
Присоединительные размеры концов выходных валов

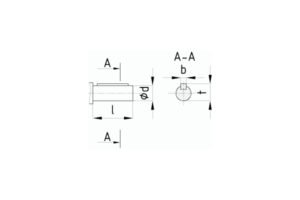

Присоединительные размеры цилиндрических валов мотор-редуктора Мотор-редуктор 3МП-80 (1МПз-80)
| Мотор-редуктор | d | d1 | l | l1 | b | t |
|---|---|---|---|---|---|---|
| 3МП-80 | 70 | М48×3,0 | 140 | 105 | 18 | 36,38 |

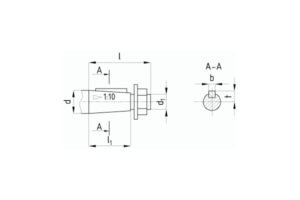

Присоединительные размеры конических валов мотор-редуктора Мотор-редуктор 3МП-80 (1МПз-80)
| Мотор-редуктор | d | l | b | t |
|---|---|---|---|---|
| 3МП-80 | 70k6 | 140 | 20 | 74,5 |

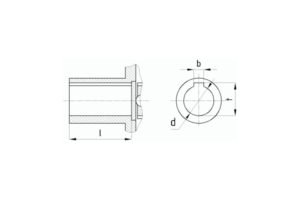

Присоединительные размеры полых валов мотор-редуктора Мотор-редуктор 3МП-80 (1МПз-80)
| Мотор-редуктор | d | l | b | t |
|---|---|---|---|---|
| 3МП-80 | по индивидуальному заказу | |||

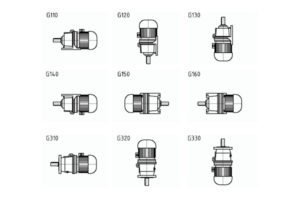

Варианты сборки
Назначение
Планетарный мотор-редуктор 3МП-80 (1МПз-80) применяется для уменьшения частоты вращения и увеличения крутящего момента в различных механизмах общемашиностроительного назначения. КПД редукторного устройства достигает показателей 96 – 97 %. Большая нагрузочная способность мотор-редуктора основана на оптимальном сочетании параметров электродвигателя и зубчатой передачи.
Условия применения
- Нагрузка постоянная или переменная;
- Продолжительный режим эксплуатации (до 24 часов в сутки);
- Реверсивное и однонаправленное вращение вала;
- Максимально допустимая концентрация пыли: 10 мг/м3;
- Климатические исполнения: У, Т;
- Параметры электросети: 380 В, 50 Гц.
Высокая удельная мощность мотор-редуктора удачно дополняется относительно небольшой массой и компактными размерами устройства.
