Характеристики
| Передатка ном. | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | 100 | 110 | |||
| Частота вращения вх.вала, ном, об/мин | 1500 | |||||||||||||||
| Номинальный крутящий момент на вых. валу, Нхм | 540 | 525 | 540 | 540 | 525 | 525 | 577 | 540 | 540 | 440 | 420 | 400 | 380 | |||
| Подводимая расчётная мощность, кВт | 11,0 | 8,7 | 7,2 | 5,8 | 4,6 | 3,7 | 3,5 | 2,7 | 2,2 | 1,6 | 1,2 | 1,27 | 1,15 | |||
| КПД, % не менее | 92 | 91 | 90 | 88 | 86 | 85 | 79 | 75 | 74 | 66 | 65 | 56 | 47 | |||
| Допускаемая радиальная нагрузка, Н | вх. | 650 | 250 | 232 | ||||||||||||
| вых. | 6000 | 5000 | 4873 | |||||||||||||
| Корректированный уровень звуковой мощности | 89 | |||||||||||||||
| Масса кг, не более | 43 | |||||||||||||||

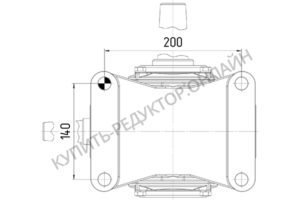

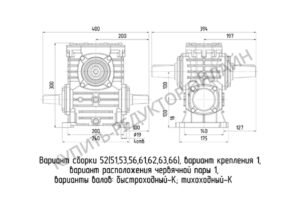

Габаритные и присоединительные размеры

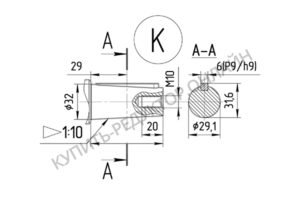

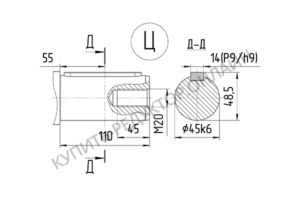

Присоединительные размеры концов выходных валов

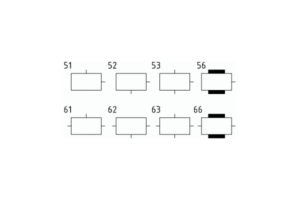

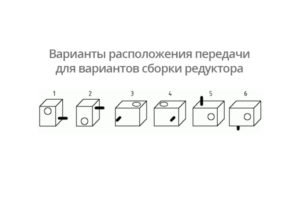

Варианты сборки
Назначение
Редуктор червячный одноступенчатый 5Ч-100 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов, частоты вращения и изменения угла вращения.
Редуктор 5Ч-100 выпускается в соответствии с ГОСТ 27701-88 и ТУ У3.26-00224828-343-98.
Редуктор 5Ч-100 по конструктивному устройству представляет собой одноступенчатую зубчато-винтовую передачу, составленную из червячного вала и червячного колеса. Червячное колесо напрессовано на полый вал, и в сопряжении с червячным валом установлено в неразъёмный корпус.
Существует масса разновидностей редукторов, различающихся по типу охлаждения, передаточному числу, мощности и т.д. Одним из главных параметров для классификации является тип используемых передач.
Свое название червячный редуктор получил из-за особой конструкции передачи – в ней присутствует специальный винт трапециевидной формы и именно его принято называть «червяком».
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- температура окружающей среды от -20º до +40º С, высота над уровнем моря до 1000м, влажность при температуре +25º С до 80%;
- атмосфера типов I и II по ГОСТ 16350, при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
Примечания
В непрерывном режиме работы, редукторы с передаточным числом более 50 применять не рекомендуется.
