Характеристики
| Передатка ном. | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | 100 | 110 | |||
| Частота вращения вх.вала, ном, об/мин | 1500 | |||||||||||||||
| Номинальный крутящий момент на вых. валу, Нхм | 925 | 900 | 900 | 950 | 925 | 875 | 1150 | 900 | 925 | 875 | 750 | 710 | 700 | |||
| Подводимая расчётная мощность, кВт | 18,6 | 14,6 | 11,9 | 10,1 | 7,9 | 6,2 | 6,8 | 4,3 | 3,7 | 2,9 | 2,1 | 2,2 | 2,1 | |||
| КПД, % не менее | 91 | 90 | 89 | 86 | 84 | 83 | 78 | 73 | 71 | 64 | 61 | 55 | 47 | |||
| Допускаемая радиальная нагрузка, Н | вх. | 950 | 333 | 315 | ||||||||||||
| вых. | 8500 | 6661 | 6614 | |||||||||||||
| Корректированный уровень звуковой мощности | 89 | |||||||||||||||
| Масса кг, не более | 73 | |||||||||||||||

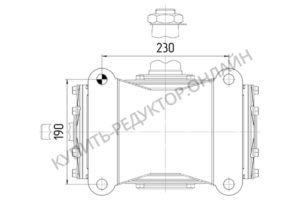

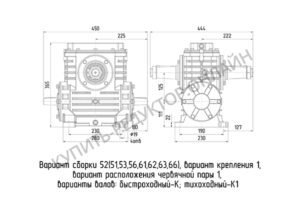

Габаритные и присоединительные размеры

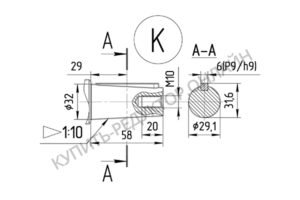

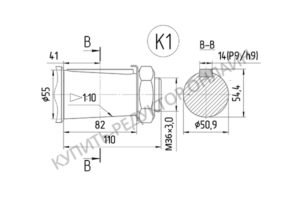

Присоединительные размеры концов выходных валов

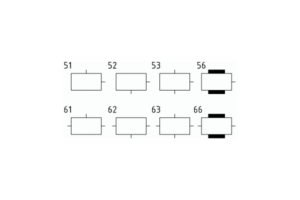

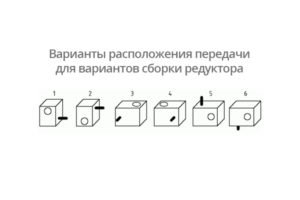

Варианты сборки
Назначение
Редуктор червячный одноступенчатый 5Ч-125 предназначен для применения в приводах различных машин и механизмах для изменения крутящих моментов, частоты вращения и изменения угла вращения.
Редуктор 5Ч-125 выпускается в соответствии с ГОСТ 27701-88 и ТУ У3.26-00224828-343-98.
Редуктор 5Ч-125 по конструктивному устройству представляет собой одноступенчатую зубчато-винтовую передачу, составленную из червячного вала и червячного колеса. Червячное колесо напрессовано на полый вал, и в сопряжении с червячным валом установлено в неразъёмный корпус.
Существует масса разновидностей редукторов, различающихся по типу охлаждения, передаточному числу, мощности и т.д. Одним из главных параметров для классификации является тип используемых передач.
Свое название червячный редуктор получил из-за особой конструкции передачи – в ней присутствует специальный винт трапециевидной формы и именно его принято называть «червяком».
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- температура окружающей среды от -20º до +40º С, высота над уровнем моря до 1000м, влажность при температуре +25º С до 80%;
- атмосфера типов I и II по ГОСТ 16350, при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
Примечания
В непрерывном режиме работы, редукторы с передаточным числом более 50 применять не рекомендуется.
