Характеристики
| Режим работы | Передаточные числа(ном/факт) | ||||||
| 18 | 20 | 28 | 40 | 50 | |||
| 17,45 | 20,59 | 26,4 | 38,11 | 52,85 | |||
|
Номинальный крутящий момент на тихоходном валу, Т, Н×м; при номинальной частоте вращения быстроходного вала, с-1 (об/мин) |
10(600) | Легкий (Л) | 3400 | 3500 | 3800 | ||
| Средний (С) | 1800 | 2000 | 2350 | ||||
| Тяжелый (Т) | 1400 | 1550 | |||||
| Весьма тяжелый (ВТ) | 1300 | 1400 | 1550 | ||||
| 12,5(750) | Легкий (Л) | 3200 | 3300 | 3650 | |||
| Средний (С) | 1600 | 1700 | 1800 | 2100 | |||
| Тяжелый (Т) | 1200 | 1300 | 1450 | ||||
| Весьма тяжелый (ВТ) | 1100 | 1200 | 1350 | ||||
| 16,6(1000) | Легкий (Л) | 3150 | 3850 | ||||
| Средний (С) | 1400 | 1600 | 1750 | ||||
| Тяжелый (Т) | 1100 | 1200 | 1350 | ||||
| Весьма тяжелый (ВТ) | 1000 | 1100 | 1250 | ||||
| Масса, не более, кг | 106 | ||||||

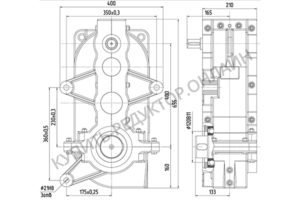

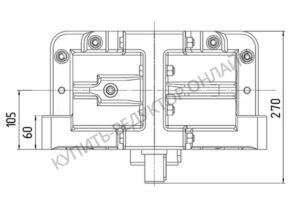

Габаритные и присоединительные размеры

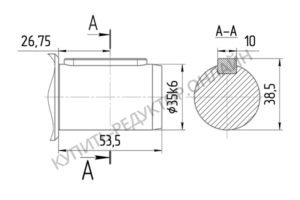

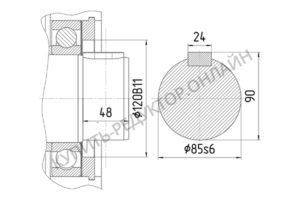

Присоединительные размеры концов выходных валов
Назначение
Редуктор крановый, цилиндрический, трехступенчатый, В-400 предназначен для использования в подъемно-транспортном оборудовании в качестве привода механизмов передвижения крановых тележек и кранов, а так же в приводах общего назначения для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Редуктор B-400 выпускается в соответствии с ГОСТ Р 50891-96.
Редуктор В-400 по конструктивному устройству представляет собой трехступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус состоящий из 3 или 2 элементов, имеющий разъемы в вертикальной и горизонтальной плоскостях или только в вертикальной, соответственно.
Условия применения
- предварительная заливка масла требуемого объема;
- строгое соблюдение соосности и параллельности соединяемых валов;
- нагрузка постоянная или переменная по величине, одного направления или реверсивная;
- работа в непрерывном режиме или повторно-кратковременном режиме;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1000 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м3;
- климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.
Примечания
- при реверсивном режиме работы, и в случае применения редукторов в механизмах повышенной ответственности, крутящий момент на тихоходном валу должен быть понижен на 25%.
- при эксплуатации редукторов в повторно-кратковременном режиме работы, без остановок свыше 30 минут, режим считать непрерывным.
- допускаемое отклонение передаточного отношения – 5 %.
Расчет крутящего момента Т на выходном валу, Нм:
Т= (Р х U х 9550)/ nвх
- где Р — мощность двигателя, кВт;
- nвх — частота вращения входного вала, об/мин;
- U — передаточное число.
